1. 개 요
Heat Pump라는 단어가 처음 등장할 당시 그것의 의미는 냉동기의 응축기에서 버려지고 있는 열 에너지를 유용하게
이용하려는 수단 또는 방법과 관련된 것이었다. 요즈음 말하는 Heat Pump란 낮은 온도 준위(Low T emper ature Level)의
에너지를 높은 온도 준위(High T emperature Level)의 에너지로 변화시키는 장치 또는 시스템을 총칭한다. 여기에
속하는 Hardware의 예를 들자면 소형 왕복동식 압축기, 스크루형 압축기, 다단 T urbo Blower, 저압식 T urbo Ventilator,
흡수식 냉동 시스템 및 T VR(열역학적 증기 압축기)등을 들 수 있다.
2. HEAT PUMP의 산업적 적용
Heat Pump는 건물의 냉난방 및 공조 분야에서 눈부시게 발전하여 왔다. 산업분야에서 Heat Pump가 눈에 띄게
도입되고 있는 곳은 냉동수 제조용 흡수식 냉동기라고 하는 유틸리티 설비 분야이다. 산업의 제조 공정(Process)에도
HeatPump가 사용될 수 있는데 가능한 공정은 증발 농축 공정, 결정화 공정, 증류 공정 및 건조 공정으로써 열을 이용한
분리 정제(T hermal Separ ation ) 공정을 대표적으로 들 수 있다. 아래 그림은 각각 증발 농축 및 증류 공정에서 냉동
Cycle을 Heat Pump System으로 사용되고 있음을 나타낸 것이다.
3. MVR
산업용 MVR의 작동 원리는 냉동기에서 사용되고 있는 압축기의 작동 원리와 동일하다고 볼 수 있다. 그러나 우리가
일상적으로 볼 수 있는 냉동기의 압축기는 압축비가 크고 유량이 작은 데 비하여 T hermal Separation 공정에서
사용되는 압축기는 유량이 많고 압축비가 작기 때문에 Single St age T urbo T ype Compressor 가 MVR의 주종을

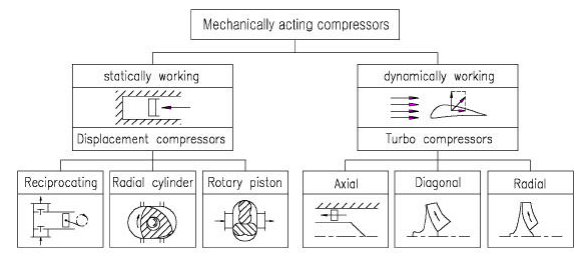

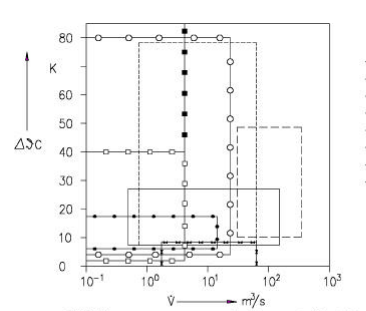

이룬다. 그림 5는 MVR로써 사용될 수 있는 압축기의 작동 원 리와 종류를 나타낸 것이며, 그림 6은 각종 Compressor의
운전 범위(온도 상승 및 기체의 유량)를 나타낸 것이다.
